激光打標機的主要零部件之一是激光器,如果激光器 發生故障該怎么更換呢?打開電源柜子找到激光發生器。

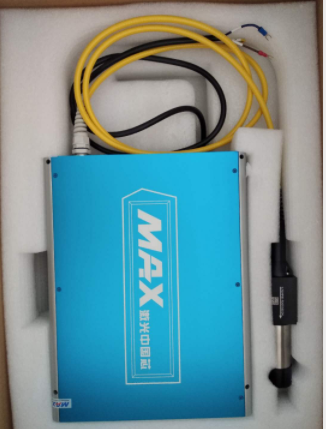

1. 激光打標機的激光發生器有激光器、黑色電源線,黃色光纖、圓柱形擴束鏡組成。三者為一整體,不可拆卸。特別注意拆裝激光發生器的時候黃色的光纖怕折,請勿大角度折彎。
2. 將激光打標機主梁后端和電源柜子后端的黑色線纜固定座分別松開。激光主梁的固定座拆開后,旁邊的四個螺絲也松開,松開螺絲后,將藍色罩殼取下來
激光發生器的擴束鏡(圓柱形如下圖)固定于上圖圓形固定座內,通過松緊旁邊螺絲可進行拆裝。安裝時注意取下擴束鏡黑色保護套。
4,將黃色光纖從黑色保護套內一點一點取出,注意保護光纖!
5,將激光發生器上的電源線按照原順序的火線零線地線進行拆裝。
6. 將連接激光器的灰色數據線拆下,更壞激光發生器后裝到新激光器上。
7. 拆下更換完成后,所有固定螺絲上緊即可!本著怎樣拆就怎樣裝的原則!
千萬注意保護黃色光纖?。?!
以上是激光打標機的激光器更換方法,希望對青島激光打標機的使用者有所幫助。
